Bridge E
Der Klassiker für Ihre Wireless Safety Anwendung
Unsere Bridge E passt sich nahtlos an Ihre industrielle Anforderungen an und ermöglicht in Automatisierssystemen die Zuverlässigkeit und Geschwindigkeit kabelgebundener Netzwerke. Die Bridge E ist besonders vorteilhaft in Anwendungen, in denen minimale Latenzzeiten entscheidend sind und die verzögerungsfreie Ausführung automatisierter Prozesse gewährleisten, wie bei der Übertragung von Safety Protokollen wie PROFIsafe, CIP Safety oder CC-Link Safety.
Mit der Bridge E verbinden Sie praktisch jede Industrieanlage – ob als Retrofit oder neu – drahtlos und mit minimalem Einrichtungsaufwand. Roboterarme, Fördersysteme sowie automatisierte Lager- und Kommissioniersysteme sind nur einige Beispiele für Anwendungen, die drahtlos vernetzt werden können.

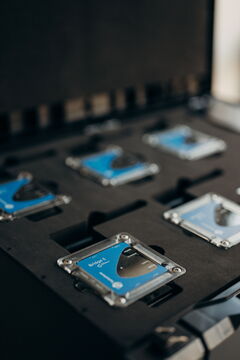

Bridge E Starter Kit
Alles, was Sie für Ihr erstes eigenes EchoRing-Netzwerk benötigen
Das Bridge E Starter Kit ist ein umfassendes Toolset zum Einrichten, Betreiben und Überwachen eines EchoRing-Netzwerks innerhalb einer Anwendung. Es enthält fünf Bridge E-Geräte, eine Konfigurationsserver-Software, zwei Stunden Support durch unser Anwendungsentwicklungsteam sowie sämtliches notwendiges Zubehör.

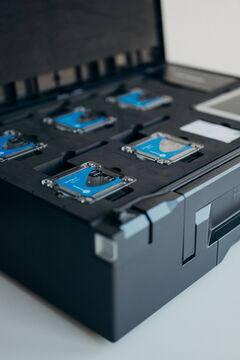

Robot Emergency Kit
Ihr Schutz vor plötzlichen Produktionsausfällen
Roboter stoppen ihre Arbeit, wenn Kabel ausfallen oder Werkzeugverbindungen unerwartet versagen. Unser Notfallset ermöglicht die sofortige Wiederaufnahme der Produktion. Vier Bridge Es mit EchoRing-Technologie dienen als Bypass-Lösung und gewährleisten die Übertragung der Produktionsdaten. Das Robot-Emergency-Kit garantiert zudem den unterbrechungsfreien Betrieb des jeweiligen Systems, auch über längere Zeiträume.
Es enthält alle Hardwarekomponenten, die für die sofortige Überbrückung defekter Kabelstrecken benötigt werden. Dazu gehören vier Bridge-E-Einheiten mit den zugehörigen Antennen und Installationskabeln, gerätespezifische Adapter-Kits (z. B. für die PROFINET-Kommunikation) sowie individuelles Zubehör zur Montage der Bridge-E-Einheiten am jeweiligen Roboter.
Der Umfang der Lösung kann an spezifische Kundenanforderungen angepasst werden. Das Roboter-Notfallset ist mit gängigen Robotersystemen kompatibel.
Häufig gestellte Fragen
Sie haben die Fragen, wir haben die Antworten.
Bridge E
- Ultrazuverlässige und deterministische Leistung
- Geeignet für industrielle Echtzeitsteuerungen
- So kann es beispielsweise die Echtzeitkommunikation zwischen Robotern ermöglichen oder fahrerlose Transportfahrzeuge drahtlos verbinden.
Jedes Ethernet-basierte Protokoll wie PROFINET, PROFISAFE, EtherNet/IP, CIP SAFETY, SafeteNetP, EtherCat usw.
Es handelt sich um eine Netzwerk-Bridge, das auf unserer patentierten EchoRing-Technologie basiert.
- Das Gerät nutzt das EchoRing-Protokoll und überbrückt Ethernet-Verkehr transparent, ohne Änderungen.
- Es verbindet zwei separate Netzwerke zu einem einzigen.
Zunächst einmal handelt es sich um ein auf Geschwindigkeit und Zuverlässigkeit optimiertes Protokoll. Es kombiniert Token-Passing und massive kooperative Techniken, um seine beeindruckenden Ergebnisse zu erzielen.
EchoRing verwendet die Token-Ring-Technik. Nur das Gerät, das ein „Token“ besitzt, kann Daten senden. Diese Methode verhindert effektiv Datenkollisionen und gewährleistet eine reibungslose Kommunikation.
Bis zu einer Paketverlustrate von 0,000000001 %.
Wenn eine Verbindung zwischen einem Sender und einem Empfänger unterbrochen wird, sendet ein anderes Gerät im Netzwerk die Daten automatisch erneut an den vorgesehenen Empfänger - ein "Echo". Das verbessert die Zuverlässigkeit erheblich.
Bridge E läuft auf dem WiLink 8 Chip von Texas Instruments. R3 Solutions ist das einzige Unternehmen weltweit, das Zugang zum Quellcode des Chips erhalten hat.
Netzwerke können koexistieren, sofern jedes Netzwerk auf einem anderen Kanal konfiguriert ist.
Nein, Kanalnummern werden entlang des U-NII-Funkbands in den USA und des ISM-Bands in Europa zugewiesen. Sie überschneiden sich nicht.
Bugs
Bitte melden Sie es uns per E-Mail an support@r3.group. Wir freuen uns, dass Sie uns Bescheid geben!
Konfiguration
Diese Einstellung begrenzt mögliche Konfigurationen auf solche, die die festgelegte Latenz erfüllen können.
Prioritätspakete, die diesen Schwellenwert überschreiten, werden zugunsten neuerer Pakete verworfen.
Derzeit ist dies nicht möglich - diese Funktion wird mit einem zukünftigen Software-Update verfügbar sein. Bis dahin ist der minimale Kapazitätsfaktor für inaktive Knoten 1.
Ja, ein R3-Konfigurationsserver führt einen DHCP-Server aus. Die bereitgestellte IP kann anstelle von 172.30.1.10 verwendet werden.
Die Auswahl von „Exact Config“ unter „Optimize for“ deaktiviert die Systemoptimierung. Diese Aktion hebt die Auswirkungen von Änderungen an der Konfiguration hervor, die in der Tabelle „Achievable Configuration“ rechts in der Schnittstelle vorgenommen werden.
Diagnose
Ein einzelner Pfeil repräsentiert einen einzelnen periodischen Paketstrom von einem Sender zu einem Empfänger. Die empfangende Station wird dann jedes dieser Pakete mit einem Paket derselben Größe beantworten. Wenn ein Doppelpfeil angezeigt wird, senden beide Stationen ihren eigenen individuellen Strom, während sie den des anderen beantworten.
Die gemessene Paketverlustrate (PLR) bezieht sich auf die Rate des Paketaustauschs (Anfrage und Antwort). Die unidirektionale Paketfehlerrate (PER) ist dabei normalerweise kleiner und kann als PER = 1 - WURZEL(1 - PLR) berechnet werden.
Steigende (Round-Trip-)Latenzen werden auf der X-Achse des Verzögerungsprofils angezeigt, während die kumulative Anzahl der Pakete, die von einer bestimmten Latenz zurückgegeben wurden, auf der Y-Achse dargestellt wird. Die Kurve des Verzögerungsprofils sollte daher monoton sein - d.h. Pakete, die innerhalb von 5 ms zurückgegeben werden, sind mit Paketen gruppiert, die innerhalb von 10 ms zurückgegeben werden.
Einrichtung
Nein, das direkte Ausschalten und Wiedereinschalten ist sicher für EchoRing-Geräte. Stellen Sie jedoch sicher, dass die Benachrichtigung "Erfolgreiche Inbetriebnahme" im Gesundheitsmonitor erscheint, bevor Sie den Betrieb fortsetzen.
Wir empfehlen eine Sendeleistung von etwa 6 dBm für Desktop-Tests.
Nein, er wird nicht mehr benötigt. Die Konfigurationseinstellungen werden auf jedem Bridge E-Gerät gespeichert und starten das konfigurierte Netzwerk automatisch beim Einschalten.
Technische Daten
- 14 dBm in der EU → bis zu 35 Meter
- 30 dBm → bis zu 80 Meter in den USA
Bis zu 20 pro Kanal, Erweiterung auf Anfrage möglich.
Ja, es werden bis zu 5 Prioritätsklassen unterstützt.
Bridge E unterstützt Power over Ethernet (PoE).
Updates
Aktualisierungen werden aus der Ferne von R3 installiert. Um die Sicherheit zu gewährleisten, initiiert der Kunde den Start des Aktualisierungsprozesses.
